Jak wygląda schemat ogrzewania podłogowego z piecem gazowym?
Schemat ogrzewania podłogowego, który opiera się na piec gazowy, składa się z wielu kluczowych elementów. Na czoło wysuwa się piec gazowy, źródło ciepła w całym układzie. Następnie ciepła woda jest transportowana do rozdzielacza, który odpowiedzialny jest za dystrybucję do poszczególnych pętli ogrzewania podłogowego. Te pętle, umieszczone w podłodze, są tak skonstruowane, aby zapewnić równomierne ogrzewanie wszelkich pomieszczeń.
- pompa obiegowa, której zadaniem jest zapewnienie cyrkulacji wody grzewczej, co pozwala na nieprzerwany przepływ ciepła,
- zawory mieszające, które regulują temperaturę wody dostającej się do pętli,
- czujniki temperatury, które odgrywają ważną rolę, monitorując warunki panujące w pomieszczeniach.
Dzięki zaworom mieszającym można precyzyjnie dostosować temperaturę do aktualnych potrzeb. Niezwykle istotnym aspektem jest także izolacja termiczna podłogi, która znacząco ogranicza straty ciepła i podnosi efektywność całego systemu. Różnorodne opcje podłączenia umożliwiają dopasowanie instalacji do specyficznych wymagań cieplnych budynku. Przy odpowiednim zaprojektowaniu, system ogrzewania podłogowego z piecem gazowym oferuje komfort cieplny oraz wysoką efektywność energetyczną w każdym mieszkaniu.

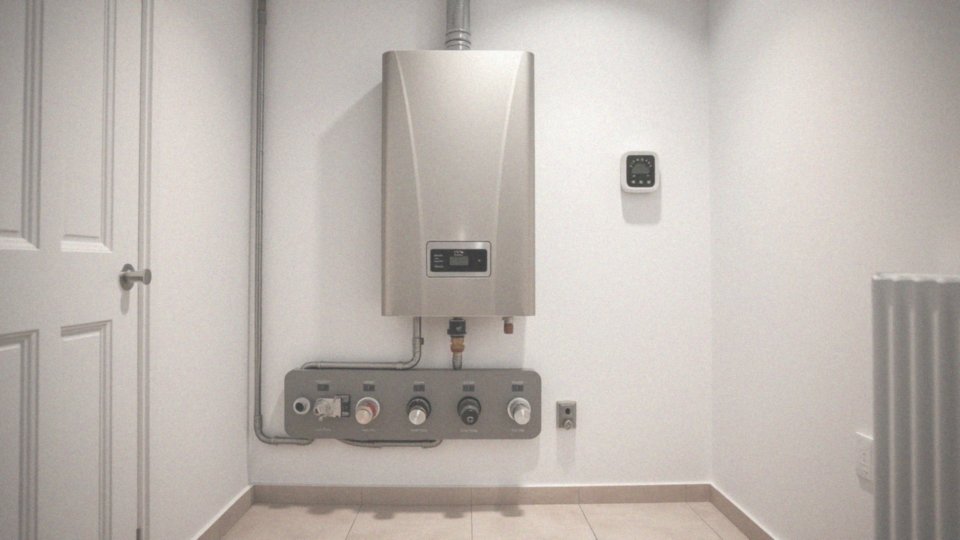

Co to jest kocioł gazowy i jak współpracuje z ogrzewaniem podłogowym?
Kocioł gazowy odgrywa istotną rolę w systemie ogrzewania podłogowego, będąc głównym źródłem ciepła. Jego działanie opiera się na procesie spalania gazu, co skutkuje wytwarzaniem ciepłej wody. Ta woda następnie kierowana jest do rozdzielacza, skąd ciepło dostarczane jest do pętli grzewczych ukrytych w podłodze, co efektywnie ogrzewa pomieszczenia.
Aby kocioł mógł prawidłowo współpracować z systemem ogrzewania podłogowego, kluczowe jest utrzymanie odpowiednich temperatur wody grzewczej, które powinny być niższe niż te, stosowane w tradycyjnych układach z grzejnikami. W tym celu użycie zaworów mieszających oraz systemów podmieszania umożliwia dokładną regulację tych parametrów, co tworzy optymalne warunki grzewcze.
Warto zaznaczyć, że kotły gazowe mogą funkcjonować w układzie zamkniętym, co znacząco poprawia ich efektywność energetyczną. Dodatkowo, termostaty pokojowe oraz automatyka umożliwiają dostosowanie temperatury do aktualnych potrzeb użytkowników.
Kotły kondensacyjne, które również można wykorzystać, charakteryzują się jeszcze wyższą wydajnością, ponieważ potrafią odzyskiwać ciepło ze spalin. Dlatego dobrze zaprojektowany system ogrzewania podłogowego, w oparciu o kocioł gazowy, jest kluczem do stworzenia komfortowego klimatu w każdym wnętrzu.
Jakie źródła ciepła mogą współpracować z ogrzewaniem podłogowym?
Ogrzewanie podłogowe to złożony system, który może być zasilany przez różnorodne źródła ciepła, co sprawia, że jest niezwykle elastyczny w zastosowaniu. Najczęściej spotyka się:
- kotły gazowe, zarówno tradycyjne, jak i nowoczesne kondensacyjne,
- pompy ciepła, korzystające z energii naturalnej otoczenia,
- kotły na paliwa stałe, takie jak pellet czy ekogroszek,
- systemy solarne, które mogą współdziałać z ogrzewaniem podłogowym,
- ogrzewanie hybrydowe, łączące różne źródła ciepła.
Te ostatnie imponują wysoką efektywnością energetyczną, ponieważ potrafią przekształcać ciepło ze spalin na dodatkowe ciepło, co czyni je idealnym wyborem dla ogrzewania podłogowego. Kluczowym aspektem jest odpowiednie zaprojektowanie systemu, aby dostosować go do działania pompy ciepła, zwłaszcza jeśli chodzi o temperaturę wody. W przypadku kotłów na paliwa stałe istotne jest zastosowanie zaworów mieszających oraz regulacyjnych, które pomogą w optymalizacji temperatury. Coraz bardziej popularne stają się także systemy solarne, przynosząc dodatkowe oszczędności energetyczne. Kluczem do sukcesu jest właściwy dobór komponentów, co pozwoli na maksymalizację ich efektywności. Taki system pozwala na lepszą kontrolę kosztów eksploatacyjnych oraz redukcję emisji CO2. Niezależnie od wybranego rozwiązania, ważne jest, aby zapewnić efektywny system podmieszania oraz odpowiednie zawory mieszające. Dzięki temu uzyskamy precyzyjną regulację temperatury w różnych pomieszczeniach, co znacząco zwiększy komfort korzystania z całości instalacji.

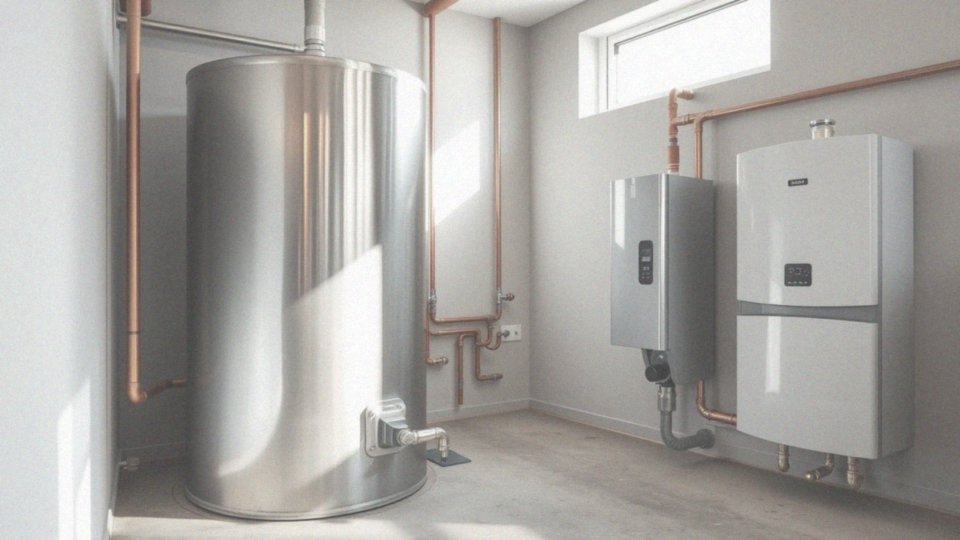

Jakie zbiorniki buforowe są potrzebne do ogrzewania podłogowego?
Zbiorniki buforowe pełnią kluczową rolę w systemach ogrzewania podłogowego, wpływając na stabilność pracy kotła i efektywne zarządzanie ciepłem. Dzięki nim możliwe jest magazynowanie nadwyżek energii cieplnej, co jest niezwykle przydatne, zwłaszcza w instalacjach wykorzystujących:
- kotły na paliwa stałe,
- pompy ciepła.
Kiedy zapotrzebowanie na ciepło rośnie, te zbiorniki oddają zgromadzone ciepło, co znacząco podnosi komfort cieplny w domach i jednocześnie wydłuża żywotność kotła. Przy wyborze odpowiedniego zbiornika buforowego istotne jest uwzględnienie:
- mocy kotła,
- specyfiki potrzeb ciepłowniczych danego budynku.
W wielu przypadkach zbiorniki te współpracują z wężownicą do podgrzewania wody użytkowej (CWU), co zwiększa ich wszechstronność. W domach jednorodzinnych często rekomenduje się pojemności od 200 do 1000 litrów, co zależy od indywidualnych cech budynku oraz zastosowanego systemu grzewczego. Gromadząc ciepło w okresach, gdy zapotrzebowanie na energię jest niskie, można je wykorzystać w bardziej efektywny sposób. Taka strategia jest zgodna z nowoczesnymi trendami w zakresie zrównoważonego rozwoju i efektywności energetycznej. Odpowiednio dobrany zbiornik buforowy może znacząco zwiększyć efektywność całego systemu ogrzewania, co ma szczególne znaczenie w obliczu rosnących kosztów energii oraz dbałości o środowisko.
Jak działa zawór trójdrogowy w instalacji ogrzewania podłogowego?
Zawór trójdrogowy odgrywa kluczową rolę w systemach ogrzewania podłogowego, ponieważ decyduje o temperaturze wody przepływającej przez pętle grzewcze. Jego podstawowa funkcja polega na:
- mieszaniu gorącej wody z kotła z chłodniejszym płynem,
- zapewnianiu optymalnych warunków, zwykle w zakresie 35-45°C,
- dostosowywaniu temperatury do zmieniających się warunków w pomieszczeniach,
- zmniejszaniu ryzyka przegrzania podłogi.
Zawory trójdrogowe mogą działać zarówno w trybie ręcznym, jak i automatycznym, co zależy od rodzaju zastosowanego systemu sterowania. Siłowniki współpracują z czujnikami temperatury, co umożliwia dokładne monitorowanie oraz bieżące dostosowywanie temperatury. Taki mechanizm znacząco podnosi komfort użytkowników, dostosowując środowisko do ich potrzeb. W systemach wysokotemperaturowych zawory te są niezbędne do stabilizacji warunków grzewczych, szczególnie w układach, które nie wykorzystują nowoczesnych termostatów pokojowych.
Odpowiednia regulacja temperatury przez zawór trójdrogowy sprzyja efektywnemu obiegowi ogrzewania podłogowego, co z kolei wpływa na zmniejszenie strat energii i bardziej oszczędne jej zużycie. W obecnych czasach, gdy koszty związane z utrzymaniem instalacji grzewczej rosną, takie rozwiązania stają się jeszcze ważniejsze. Warto podkreślić, że zastosowanie zaworu trójdrogowego nie tylko polepsza efektywność energetyczną, ale również znacząco wpływa na komfort cieplny w pomieszczeniach. Wiele badań udowadnia, że przyczynia się on do lepszej wydajności systemów grzewczych.

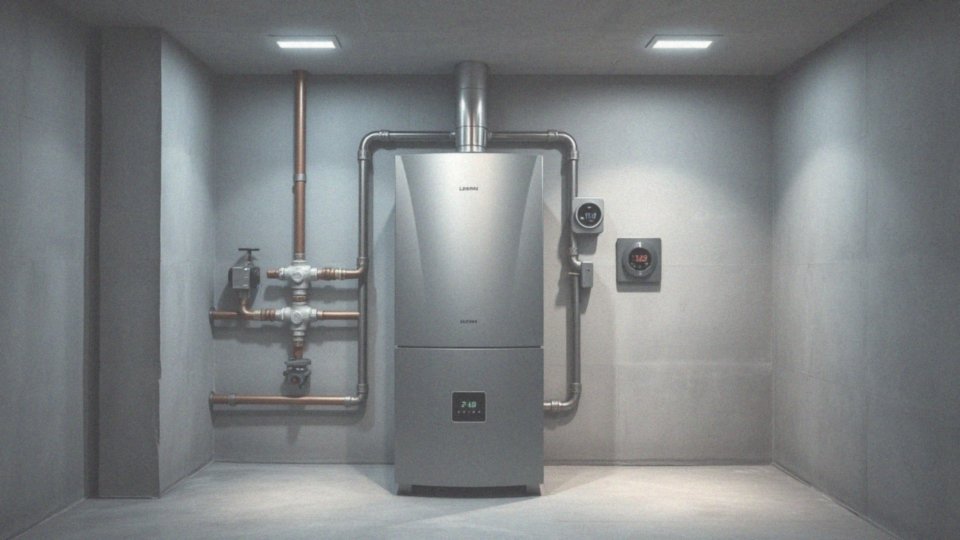

Jak efektywnie podłączyć kocioł gazowy w systemie ogrzewania podłogowego?
Aby prawidłowo podłączyć kocioł gazowy w systemie ogrzewania podłogowego, warto wziąć pod uwagę kilka kluczowych aspektów. Po pierwsze, należy starannie dobrać moc kotła, ponieważ ma to bezpośredni wpływ na zaspokojenie potrzeb cieplnych budynku. To z kolei przekłada się na wydajność całej instalacji.
Istotnym elementem jest także zastosowanie sprzęgła hydraulicznego, które odseparowuje obieg kotłowy od cyrkulacji w pętlach grzewczych, co znacząco poprawia stabilność systemu oraz jego efektywność w transportowaniu ciepła. Zawory mieszające pełnią kluczową rolę w precyzyjnym zarządzaniu temperaturą wody przepływającej do pętli grzewczych. W przypadku ogrzewania podłogowego szczególnie istotne jest, aby temperatura wody była niższa niż w klasycznych systemach grzewczych opartych na grzejnikach.
Nie można także zapomnieć o odpowiedniej izolacji termicznej budynku, która ma ogromny wpływ na całościową efektywność systemu. Dobra jakość izolacji redukuje straty energii, co w rezultacie prowadzi do mniejszych kosztów użytkowania. Równie ważna jest odpowiednia pompa obiegowa, która powinna być dostosowana do wymagań instalacji. Jej wydajność musi gwarantować równomierny przepływ wody w pętlach grzewczych, a w standardowych instalacjach decyzje dotyczące doboru pomp opiera się zazwyczaj na długości, średnicy rur oraz powierzchni wymagającej ogrzania.
W końcu, finalne schematy podłączenia powinny zawierać wszystkie wspomniane komponenty, aby zyskać maksymalną wydajność energetyczną oraz komfort cieplny w budynku.
Jakie są różnice między kotłem gazowym a kotłem gazowym kondensacyjnym w układzie ogrzewania podłogowego?
Różnice pomiędzy kotłem gazowym a kondensacyjnym w kontekście ogrzewania podłogowego są niezwykle istotne dla efektywności energetycznej. Standardowy kocioł gazowy ma niską sprawność, ponieważ nie potrafi wykorzystać ciepła ze spalin, przez co większość energii po prostu ulatuje do komina. To z kolei prowadzi do większego zużycia gazu. W przeciwieństwie do niego, kocioł kondensacyjny maksymalnie wykorzystuje energię ze spalin, odzyskując ciepło, które w tradycyjnych kotłach byłoby stracone. Ich efektywność może osiągać nawet 110%.
W przypadku systemu ogrzewania podłogowego, niskotemperaturowe zasilanie idealnie współgrana z kotłami kondensacyjnymi. Kiedy temperatura zasilania utrzymuje się poniżej 50°C, proces kondensacji pary wodnej znacznie zwiększa efektywność całego systemu. Kotły kondensacyjne są również bardziej przyjazne dla środowiska, ponieważ emitują mniej szkodliwych substancji.
Warto jednak pamiętać, że wymagają one odpowiedniego systemu odprowadzania skroplin, co należy uwzględnić na etapie projektowania instalacji. Tradycyjne kotły nie mają takiego wymogu, co może być korzystne dla niektórych użytkowników. Jednakże, oznacza to także wyższą emisję CO2 oraz wyższe rachunki za gaz. Wybór pomiędzy kotłem gazowym a kondensacyjnym zatem ma istotny wpływ zarówno na koszty eksploatacji, jak i na wpływ na środowisko.
Jak zmodernizować układ hydrauliczny w instalacji ogrzewania podłogowego?
Modernizacja układu hydraulicznego w ogrzewaniu podłogowym to istotne zadanie, które wymaga starannego planowania. Na początek warto rozważyć:
- wymianę klasycznego kotła gazowego na nowoczesny kocioł kondensacyjny,
- montaż zbiornika buforowego,
- nowoczesne zawory mieszające,
- wymianę pompy obiegowej na model o wyższej wydajności,
- wprowadzenie automatyki sterującej.
Nowoczesny kocioł kondensacyjny wyróżnia się wyższą efektywnością energetyczną, ponieważ potrafi odzyskiwać ciepło ze spalin, co pozwala na oszczędności w trakcie eksploatacji. Zbiornik buforowy znacząco poprawia stabilność całego systemu, a zarządzanie energią staje się bardziej efektywne, co umożliwia łatwiejsze przechowywanie nadwyżek ciepła. Warto również zauważyć, że nowoczesne zawory mieszające umożliwiają precyzyjne dobranie temperatury wody w pętlach ogrzewania, co znacząco wpływa na komfort cieplny, dostosowując warunki do bieżących potrzeb użytkowników. Wymiana pompy obiegowej na model o wyższej wydajności przyczynia się do lepszej cyrkulacji ciepłej wody i pozytywnie wpływa na całość systemu. Dodatkowo, wprowadzenie automatyki sterującej zwiększa efektywność energetyczną i ułatwia monitorowanie warunków w pomieszczeniach.
Zanim przystąpimy do modernizacji, wskazane jest przeprowadzenie dokładnej inspekcji rur i izolacji termicznej. W przypadku starych systemów ich wymiana może przynieść znaczące korzyści, redukując straty ciepła i obniżając koszty eksploatacji. Takie działania przyczynią się do optymalizacji układu hydraulicznego, co zapewni lepszy komfort cieplny oraz oszczędności energetyczne.
Jak dobrać system ogrzewania podłogowego w zależności od etapu budowy?
Wybór odpowiedniego systemu ogrzewania podłogowego powinien być ściśle powiązany z etapem budowy budynku, co ma kluczowe znaczenie dla efektywności energetycznej i wygody mieszkańców. W nowo powstających domach można zastosować zarówno systemy wodne, jak i elektryczne. Już na etapie projektowania warto zadbać o odpowiednią izolację termiczną podłogi, co przyczyni się do zmniejszenia strat ciepła oraz zwiększenia wydajności całej instalacji.
W przypadku domów, które przechodzą remont, gdzie ograniczona jest grubość podłogi, niskoprofilowe systemy lub elektryczne maty grzewcze mogą być bardziej korzystnym rozwiązaniem. Nie mniej istotny jest wybór rodzaju wykończenia podłogi. Na przykład:
- płytki ceramiczne doskonale współgrają z wodnym ogrzewaniem,
- podłogi drewniane wymagają szczególnej uwagi, aby nie dopuścić do przegrzania drewna.
Kluczowe jest również zrozumienie układu pomieszczeń oraz ich specyficznego zapotrzebowania na ciepło. Dzięki temu można precyzyjnie dobrać moc grzewczą oraz ułożyć pętle ogrzewania podłogowego w odpowiedni sposób. W pomieszczeniach charakteryzujących się dużymi oknami lub słabą izolacją ścian często niezbędne będzie zastosowanie większej liczby pętli, co pozwoli na równomierne rozprowadzenie ciepła w całej przestrzeni. Podejmując decyzję o systemie ogrzewania, niezależnie od etapu budowy, warto również uwzględnić indywidualne preferencje użytkowników oraz ewentualne dostępne źródła ciepła, które będą współpracowały z wybraną instalacją.
Jakie znaczenie ma izolacja termiczna podłogi w ogrzewaniu podłogowym?
Izolacja termiczna podłogi odgrywa kluczową rolę w systemie ogrzewania podłogowego, ponieważ istotnie redukuje straty ciepła do gruntu. Dzięki właściwemu zabezpieczeniu, ciepło generowane przez system działa efektywniej, co z kolei przyczynia się do niższych kosztów użytkowania. W tym celu wykorzystuje się różnorodne materiały, takie jak:
- styropian EPS,
- polistyren ekstrudowany XPS,
- pianka poliuretanowa PUR/PIR,
które charakteryzują się niskim współczynnikiem przewodzenia ciepła. To z kolei pozwala na znaczące zwiększenie efektywności energetycznej całego systemu. Grubość izolacji powinna być dobierana zgodnie z obowiązującymi normami oraz specyfiką warunków cieplnych budynku. Takie przemyślane podejście zapewnia równomierne rozprowadzanie ciepła w różnych pomieszczeniach. Dobrze zrealizowana izolacja nie tylko sprzyja komfortowi mieszkańców, ale także zapobiega powstawaniu „zimnych stref”, które mogą być nieprzyjemne w użytkowaniu.
Ponadto, kontrolowanie temperatury wody grzewczej w połączeniu z odpowiednią izolacją znacząco podnosi efektywność oraz oszczędność systemu ogrzewania podłogowego. Z tego względu, izolacja termiczna podłogi jest fundamentem wydajnego ogrzewania, które zapewnia komfort oraz mniejsze rachunki za ogrzewanie. Stanowi ona więc nieodłączny element nowoczesnych systemów grzewczych.
W jakich pomieszczeniach można zastosować ogrzewanie podłogowe?
Ogrzewanie podłogowe zyskało popularność w wielu miejscach, obejmując nie tylko domy, ale także różnorodne obieky komercyjne. Często można je zobaczyć w:
- łazienkach,
- kuchniach,
- salonach,
- sypialniach.
W łazienkach ten system dostarcza przyjemnego ciepła, co sprawia, że korzystanie z pomieszczenia w chłodne dni staje się znacznie przyjemniejsze. W kuchniach, które często są wilgotne, ogrzewanie skutecznie eliminuje nadmiar wilgoci z podłogi. Natomiast w salonach i sypialniach, gdzie spędzamy dłuższy czas, tworzy to intymną i przytulną atmosferę.
Systemy te można również zainstalować w takich miejscach jak:
- garaże,
- hale sportowe,
- baseny,
- gdzie zapotrzebowanie na ciepło może być różne.
Wybór pomiędzy instalacją wodną a elektryczną powinien być uzależniony od charakterystyki konkretnego pomieszczenia oraz warunków montażu. Niskotemperaturowe systemy ogrzewania najlepiej współdziałają z kotłami kondensacyjnymi, co znacząco zwiększa efektywność energetyczną i umożliwia lepsze zarządzanie ciepłem.
Decyzja o wprowadzeniu ogrzewania podłogowego powinna być dokładnie przemyślana, aby spełniała oczekiwania użytkowników i zapewniała odpowiedni komfort cieplny.
Jaka powinna być temperatura wody w systemie ogrzewania podłogowego?
Temperatura wody w systemie ogrzewania podłogowego powinna oscylować w przedziale od 35 do 45°C. To znacznie niższe wartości w porównaniu z tradycyjnymi systemami grzewczymi opartymi na grzejnikach. Taki zakres umożliwia równomierne rozłożenie ciepła, co znacząco podnosi komfort w pomieszczeniach oraz minimalizuje straty energii w kierunku gruntu.
Nowoczesne kotły kondensacyjne, które idealnie współpracują z niskotemperaturowymi systemami, charakteryzują się większą efektywnością energetyczną. Kluczowe znaczenie mają również:
- zawory mieszające,
- zaawansowane sterowniki,
- czujniki temperatury zewnętrznej,
- sterowniki pokojowe.
Dzięki tym elementom zarządzanie systemem odbywa się w sposób bardziej efektywny, co prowadzi do oszczędności. Odpowiednie ustawienie temperatury wody grzewczej jest zatem kluczowe dla osiągnięcia maksymalnej wydajności systemu ogrzewania podłogowego.
